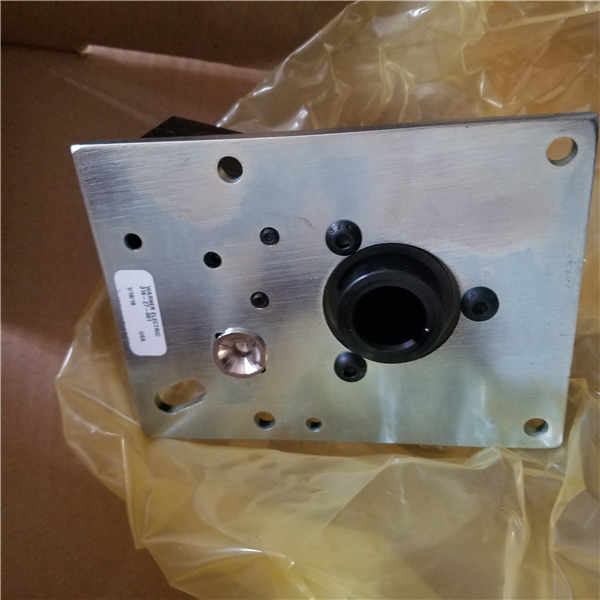

WARNER弹簧定位离合器316-27-001拆卸步骤
时间:2022-09-09 15:37 点击次数:
WARNER弹簧定位离合器316-27-001拆卸步骤










1.1拆卸

1. WARNER制动器啮合,输入轮毂(2)可自由转动,取下卡箍(1)。

2. 向驱动方向旋转,拆卸输入轮毂(2)(如果有反超限弹簧(7),拆卸)。

3.通过向WARNER离合器弹簧(4)的控制端拔出控制环(3)。

4. 拆下弹簧(离合器和制动器)。

5. 如有必要,拆卸防备份弹簧(6)、(13)、(16)。要拆卸弹簧销(16),需要特殊的工具

必需的。

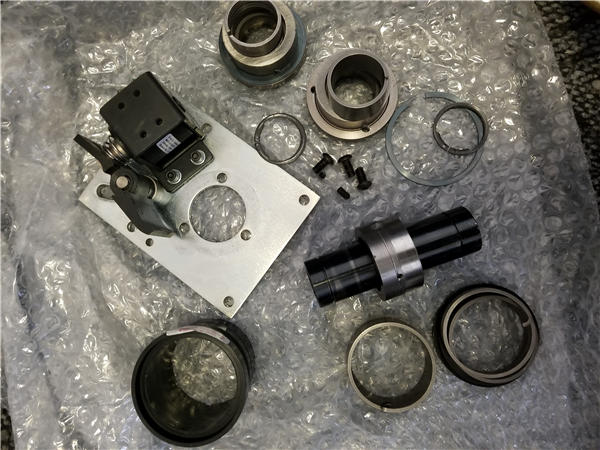

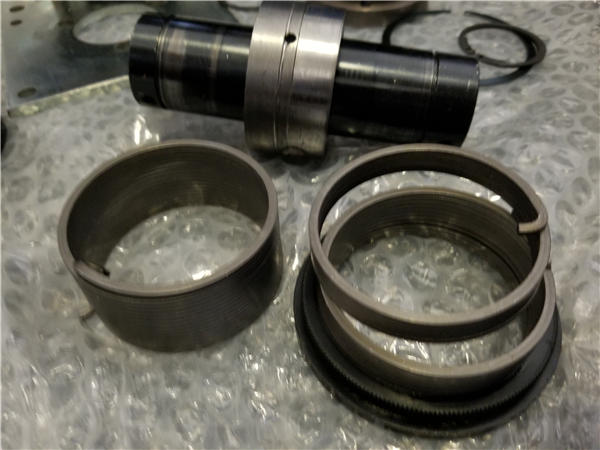

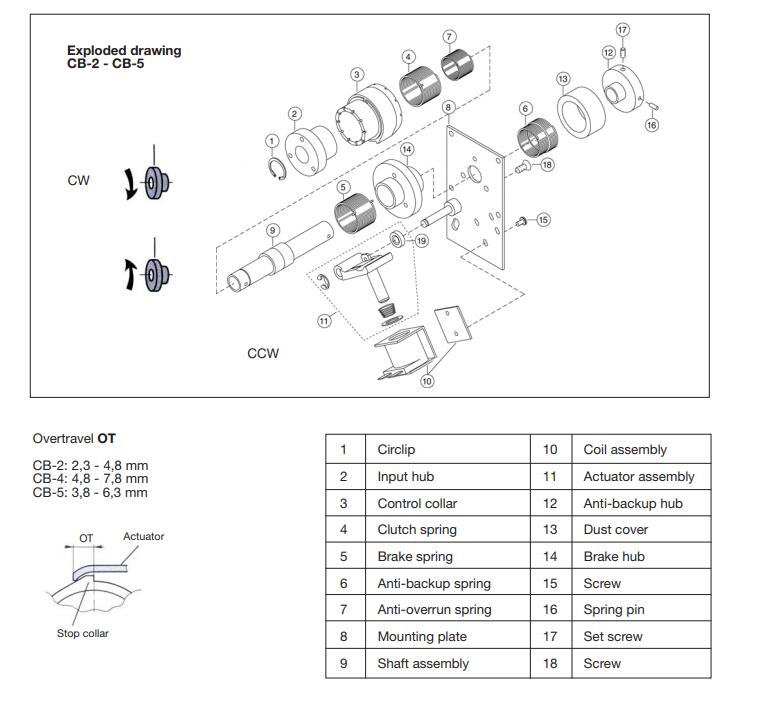

1.2防超限弹簧拆除(7)

所有CB单元通常都配有防超限弹簧(7)。如果不需要防超限弹簧,例如

输入轮毂(2)必须能够双向旋转,执行以下操作:

1. 在控制环(3)上标记弹簧汤头位置。

2. 完全压下制动弹簧(输出在停止位置)。

3.拆下卡簧(1)和输入轮毂(2)。

4. 拆卸防超限弹簧(7)。

5. 用卡箍(1)装配输入轮毂(2)。

6. 检查过行程规格(OT)。

1.3WARNER离合器装配

1. 安装防备份弹簧(6)、防尘罩(13)和防备份轮毂(12)(如果需要)。

2. 将制动弹簧(5)和离合器弹簧(4)装配在套筒(9)上(输出端-离合器,制动器-套筒)。

3.将控制环(3)安装在离合器弹簧(4)上,通过使用长杆将离合器弹簧的控制环延长

鼻钳(先把鼻钳放入颈圈(3)内)。

4. 制动弹簧(5)的控制钳位于控制环的九个槽中的一个。控制

离合器弹簧(4)的唐-略微预充-位于十个槽之一。

5. 将输出旋转到停止位置。组装输入轮毂(2)(未固定)。

6. 离合器/制动器差速设定(过行程OT)。执行机构与控制环(3)的停止接触

将输出旋转到停止位置。向后拉出输入轮毂(2),取出离合器弹簧(4)的控制手柄

控制环槽。打开离合器弹簧(4),获得距离OT。向后推弹簧和输入轮毂(2)

一次。升降执行机构时,控制环(3)应超行程距离OT。如果没有达到OT。把控制

将制动弹簧(5)放入9个槽中的另一个槽中,重复上述步骤,直到达到OT。

7. 在输入轮毂(2)处装配卡簧(1)。

8. 如需防超限:将输出旋转到停止位置。拆卸卡簧(1)和输入轮毂(2)

小心防超限弹簧(7)装入输出轮毂。沿驱动方向旋转组装输入轮毂(2)。

装配挡圈(1)。

9. 检查执行器设置(11)。
