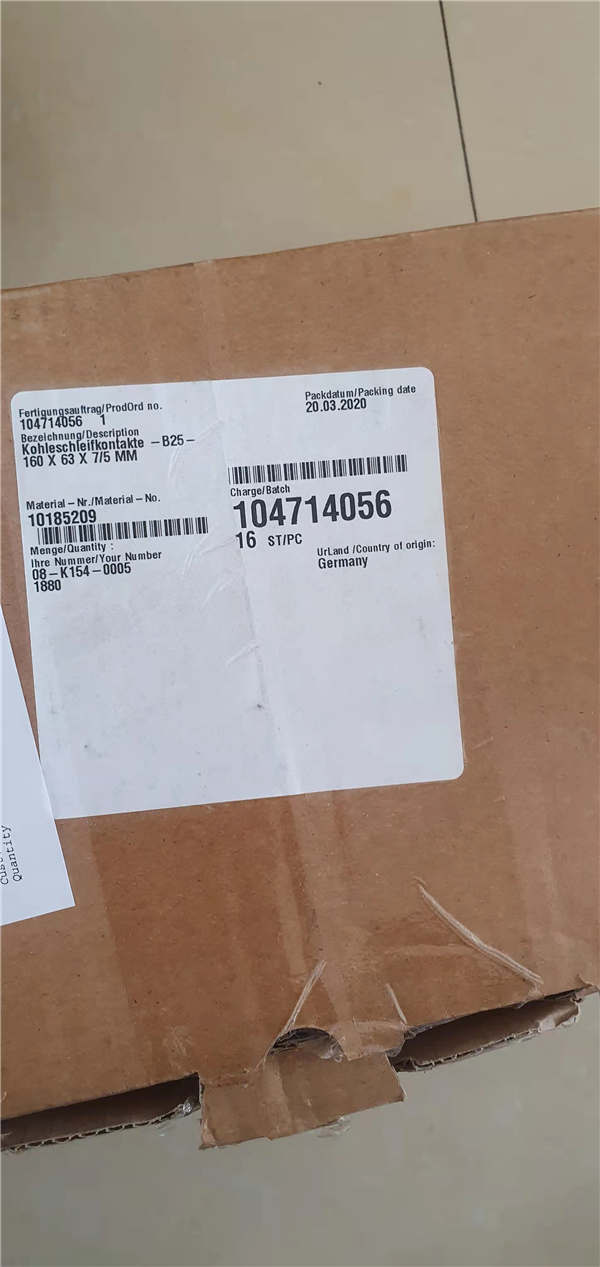

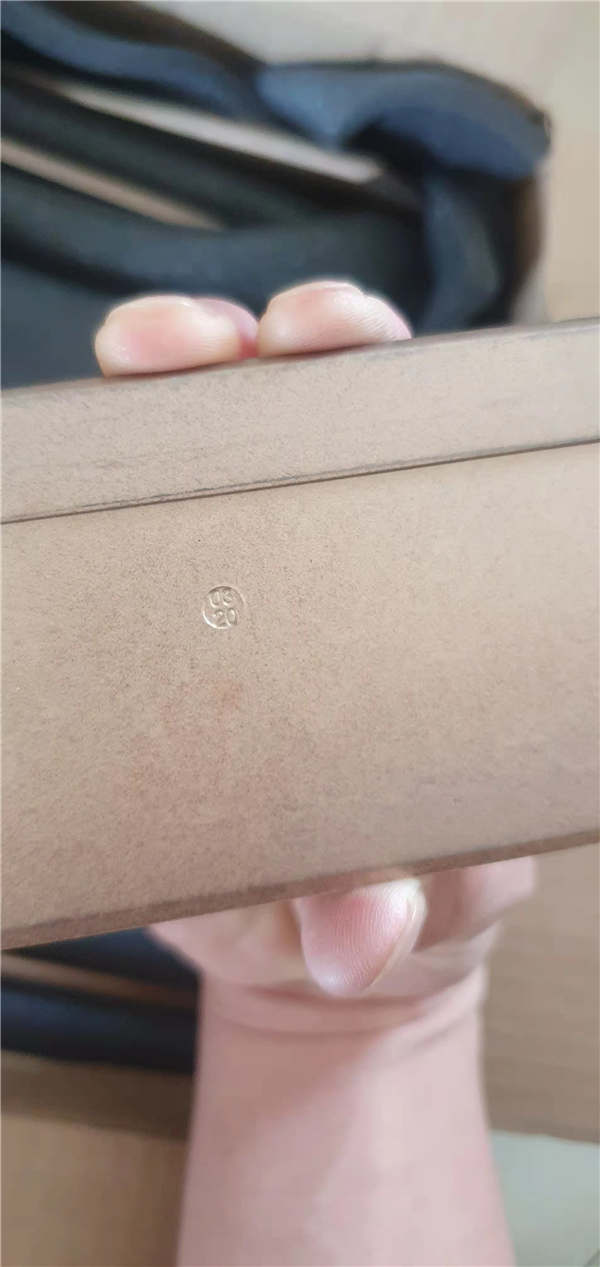

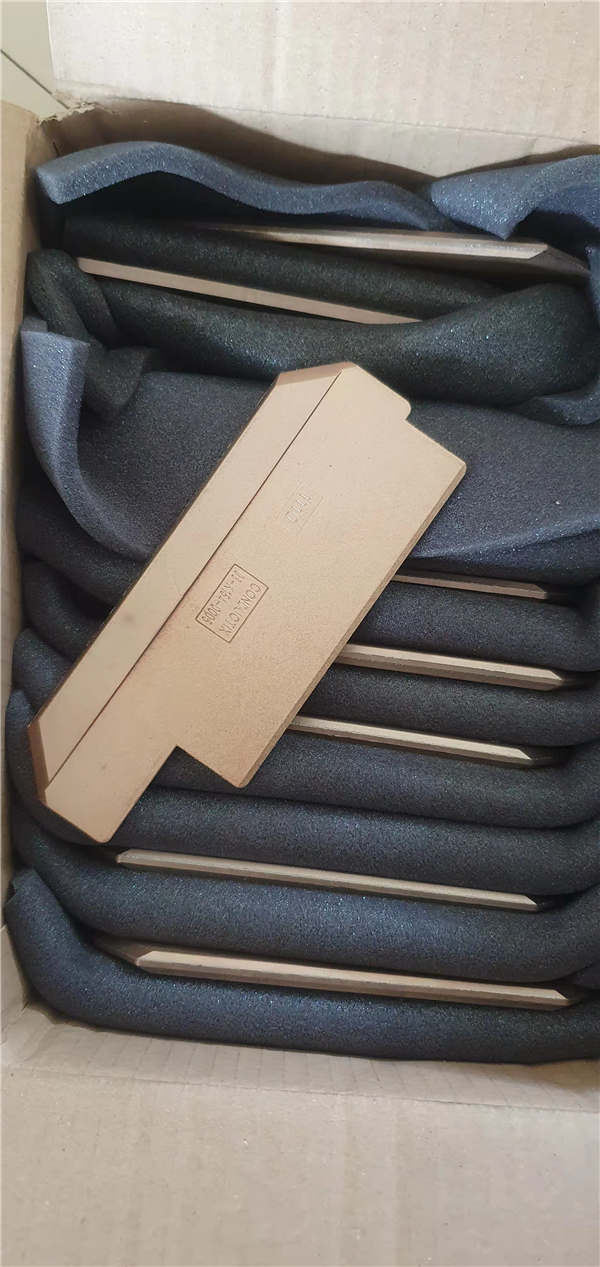

WAMPFLER德国产集电器碳刷08-K154-0005
Conductix-Wampfler 是世界领先的移动动力供应和数据传输系统制造商
Conductix-Wampfler的核心竞争力在于,它是一家集研发、制造、咨询服务及安装为一体的供应商,为客户的动力和数据传输,提供量身定制的解决方案。
在业界,Conductix-Wampfler因其在各不同应用领域的专业性而享有盛誉。产品线丰富全面,包括拖令系统、滑触线、动力拖链、弹簧电缆卷筒、滑环箱和非接触式动力传输系统等。我们将为客户提供专业而中立的产品咨询,以及适合各应用领域的理想解决方案。
WAMPFLER德国产集电器碳刷08-K154-0005
WAMPFLER单极铝滑触线、单极铜滑触线、多极安全滑触线、双钩铜滑触线
WAMPFLER主要分为单极铝滑触线,单极铜滑触线,钢体滑触线, 多极管式滑触线,无接缝滑触线,铜接触线等常用的滑触线。单极滑触线,多极管式滑触线,无接缝滑触线属于安全滑触线,钢体滑触线属于非安全滑触线。
移动设备由于移动,需要不断地变换位置,在每一个不同的位置上,移动设备又要随时能获得动力电源,否则就无法继续移动。这时,滑触线就应运而生了。沿着移动设备的运行轨道平行敷设了若干条导体,接通电源。在移动的设备上,又安装上可以从导体上取电的集电器。这样,当设备移动时,集电器随设备同步运行,并随时从导体上取得电源,提供给设备,以使设备可继续移动。这些导体和集电器组成的装置就称作滑触线。
供电滑触线装置由护套,导体、受电器三个主要部件及一些辅助组件构成
1、护套:是一根半封闭的导形管状部件,是滑触线的主体部分。其内部可根据需要嵌高3-16根祼体导轨作为供电导线,各导轨间相互绝缘,从而保证供电的安全性。并在带电检修时有效地防止检修人员触电事故。厂家生产的导管每条长度各不相同,可以连接成任意需要长度,普通导管制作成直线形,也可按特殊需求制成圆弧形等。
2、导体:主要材质是铜,根据其截面积常用的有10平方,16平方,25平方
3、受电器是在导管内运行的一组电刷壳架,由安置在用电机构(行车、小车、电动葫芦等)上的拨叉(或牵引链条等)带动,使之与用电机构同步运行,将通过导轨,电刷的电能舆到电动机或其他控制元件。受电器电刷的极数有3-16极与导管中导轨极数相应。
(二)产品特性
1、安全:供电滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达以IP13、IP55级,能防护雨、雪和冰冻袭击以及吊物触及。产品经受多种环境条件考验。绝缘性能良好,对检修人员触及输电导管外部无任何伤害。
2、可靠:输电导轨导电性能极好,散热较快,并用电流密度高,阻抗值低,线路损失小,电刷由具有高导电性能,高耐磨性能的金属石墨材料制成。受电器移动灵活,定向性能好,有效控制了接触电弧和串弧现象。
3、经济:供电滑触线装置结构简单,采用电流密度高,电阻率低,电压损耗低的铜排作为导电主体。可节电6%左右,实现以塑代钢,以塑代铜,设计新颖,无需其他绝缘结构,无需补偿线,安装于起重机控制室同侧,节省安装材料和经费,其综合费用与钢质祼滑线大致相同。
4、方便:供电滑触线装置将多级母线集合于一根导管之中,组半简便。其固定支架,连接夹、悬吊装置,均以通用件供应,装拆、调整、维修亦十分方便。
WAMPFLER德国产集电器碳刷08-K154-0005
